Leimknechte

[HermannH]

Hallo Zusammen,

da ich in nächster Zeit einen Esstisch bauen will, bin ich auf der Suche
nach Leimknechten, mit denen man auch grössere Stücke ( B: 1m x L: 2m ) pressen kann.
Bei der Suche bin ich unter Anderen auf folgende Teile gestoßen.

http://www.feinewerkzeuge.de/G300100.htm

Meine Frage: Hat jemand diese Teile beim Verleimen im Einsatz und welche
Erfahrungen gibt es dazu? Reicht der Pressdruck? Ist Buche als Kantholz
ausreichend?

Danke für die Antworten

Hermann

[Marc Corsaro]

Guten Morgen,

zu diesen Spannern hätte ich auch ne Frage!

Ist die BEfestigung nur ein Winkel oder ein U??

Wollte mit einen dieser Spanner an der Kante meiner Werkbank-Platte befestigen.

[Dirk Boehmer]

Hallo Hermann,

ich halte die Rohrzwingen für sinnvoller. Ich habe mir bei Dieter die
kleinen "pipe Clamps" geholt. Und die bauen schon einen Druck auf, dass
im Extremfall das Holz zersplittert, Wahnsinn!

Die Rohre biegen sich zwar etwas durch, aber immer zum Werkstück hin, so
dass es keine Probleme deswegen gibt.

Das Bild habe ich hier zwar schon oft gepostet, aber es zeigt sehr gut, dass
man auch große Dinge damit spannen kann. Schafft man sich mehrere Rohre an,
so ist man sehr flexibel. Da einige meiner Rohre zu kurz waren, habe ich sie
einfach aneinandergeschraubt.

--
Dirk

[Klaus Straub]

[In Antwort auf #34910]
Hallo Hermann,

habe mir mit diesen Teilen einen Verleimständer gebaut.
Dazu verwendete ich 4 Eiche-Kanthölzer (Länge 1600mm, Buche geht genauso)
mit 25X50 mm, die ich mit Lochreihen (D = 10mm) im Abstand
von 110mm (

[HELLE]

Hallo Klaus,

ich habe das Gefühl, das da bei deinem Satz noch was kommen sollte --- oder?

Außerdem planen hier, so viel ich weiß, mehrere, Verleimständer zu bauen. Also wären ein paar Bilder von deinem Werk recht interessant.

Zum Einstellen der Bilder habe ich gerade vor zwei Tagen etwas geschrieben.

Gruß, Helle

[Johannes Müllerheim]

[In Antwort auf #34955]

[Gero Meyhoefer]

[In Antwort auf #34960]
Hallo Klaus,

Du hast wohl in der Klammer ein "Kleiner als" Zeichen getippt. Die Forumsoftware erkennt darin den Anfang eines sog. HTML-Tag und löscht das Zeichen und alles folgende da HTML hier nicht unterstützt wird.

Kann ein Fachmann sicher besser erklären, aber es sollte so auch ausreichen.

Also am besten einfach "Kleiner als" ausschreiben.

Beste Grüße

Gero

[Klaus Straub]

Hallo Gero,

danke für den Hinweis. Nachfolgend also den gesamten Beitrag
im korrekten Format:

Hallo Hermann,

habe mir mit diesen Teilen einen Verleimständer gebaut.
Dazu verwendete ich 4 Eiche-Kanthölzer (Länge 1600mm, Buche geht genauso)
mit 25X50 mm, die ich mit Lochreihen (D = 10mm) im Abstand
von 110mm (kleiner als Verstellbereich der Zwingen). Die Kanthölzer wurden
dann auf Bosch-Profile geschraubt (stabiler und man kann untere Auflagen
exakt justieren) und das ganze dann mit ein paar Grad aus der Vertikalen
an die Wand geschraubt. Dadurch lassen sich die einzelnen Bretter schön
stapeln und an der Wand ist alles stets einsatzbereit und versperrt nicht
die Werkstatt.
Bilder folgen, sobald Digi-Kamera von Reperatur zurück ist.

Beste Grüße
Klaus

[HermannH]

Hallo Klaus,

sowas Ähnliches habe ich mit auch vorgestellt, allerdings vorerst mal ohne die Profile.
Da ich keine freie Wand mehr habe, muss ich mir was überlegen, wie
ich das Ganze evtl. vor der Werkbank aufbauen kann.
Ich habe mir vorgestellt die Kanthölzer gegen die Werkbank zu lehnen und am
Boden evtl. mit einem Querbalken auszurichten.
Ich habe mir mal zwei Stück bestellt, um etwas zu experimentieren.

Wenn Deine Digi wieder funktioniert, stell unbedingt die Bilder ein.

Gruss
Hermann

[Klaus Straub]

Hallo Herrmann,

hier endlich die versprochenen Bilder.

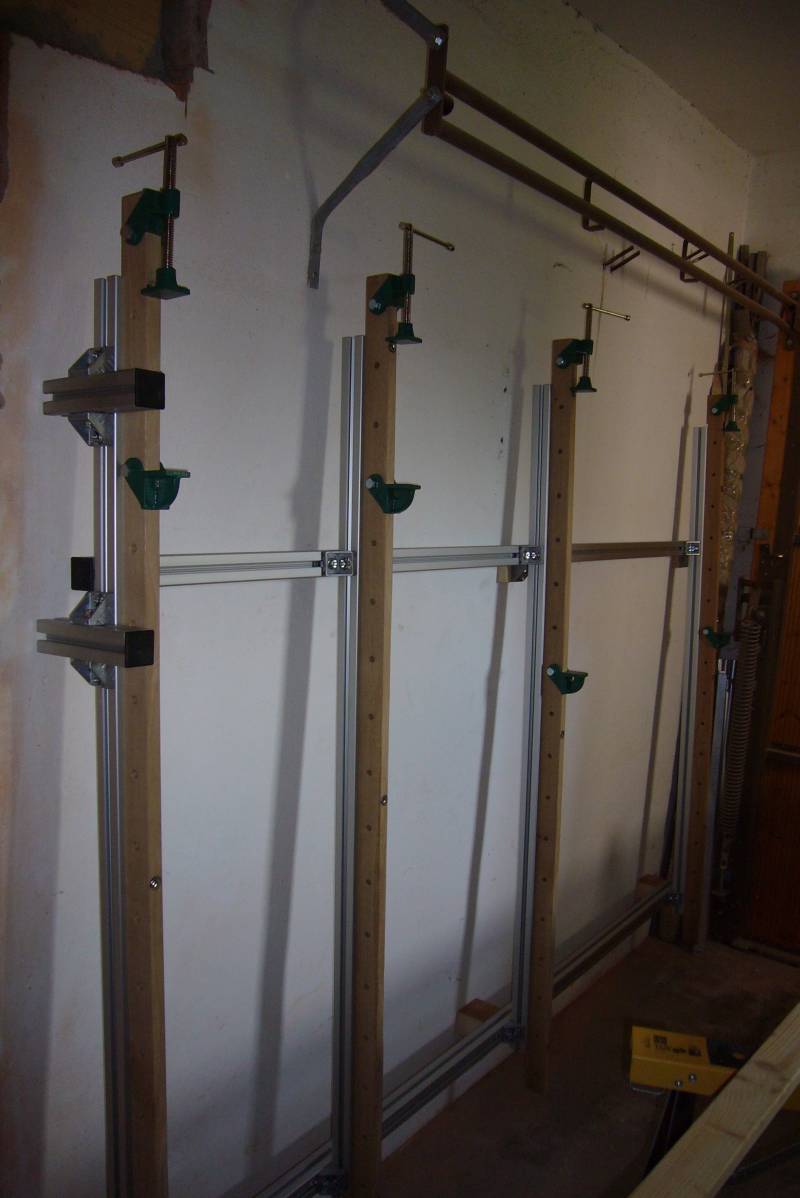

Gesamtansicht mit den Anschlägen (links) für Rahmenverleimungen.
Die Zwingen dazu müssen noch montiert werden.

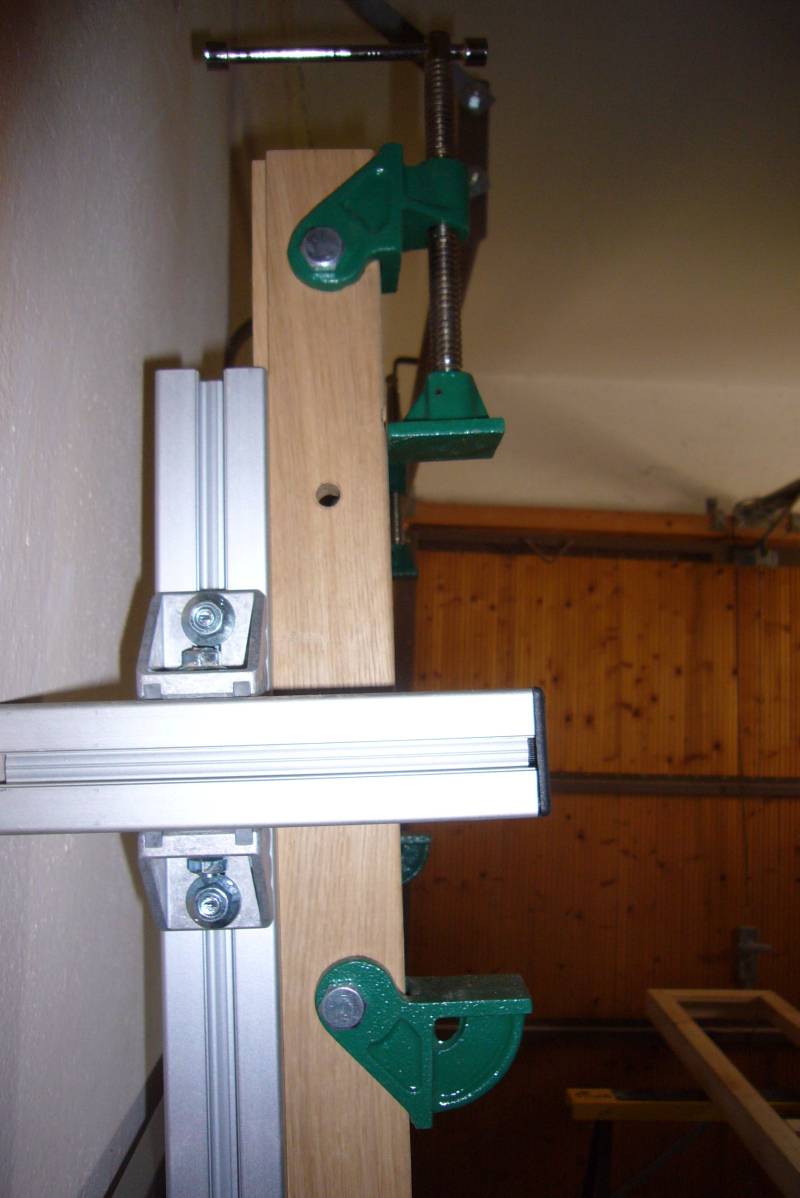

Detailansicht. Man sieht auch die Feder der Eichenleiste (50x25 mm),
die in der Nut des Boschprofiles sitzt.



Durch die Nuten in den Profilen lassen sich die einzelenen Elemente
sehr schnell verschieben (je nach zu verleimender Platte).
Gesamtmaße für Verleimungen BxH 240x160 cm. Um das Aufschüsseln der
einzelnen Bretter zu verhindern setze ich im Moment Balken mit Schraubzwingen
ein. Da ich noch 4 Ersatzspannelemente habe, können schmalere Werkstücke,
wie z.B. Regalbretter auch oben und unten parallel gespannt werden.

Beste Grüße
Klaus
