Über vier Jahre liegt der Bausatz in meiner Werkstatt. Im ersten Schritt hatte ich die Sohle und die Wangen miteinander verbunden. Leider sind durch einen Hardwarefehler die Bilder dazu nicht mehr existent. Daher wird mit der Fortführung des Hobelbaues die weitere Entstehung gezeigt.
Wie immer mit den passenden Bildern.

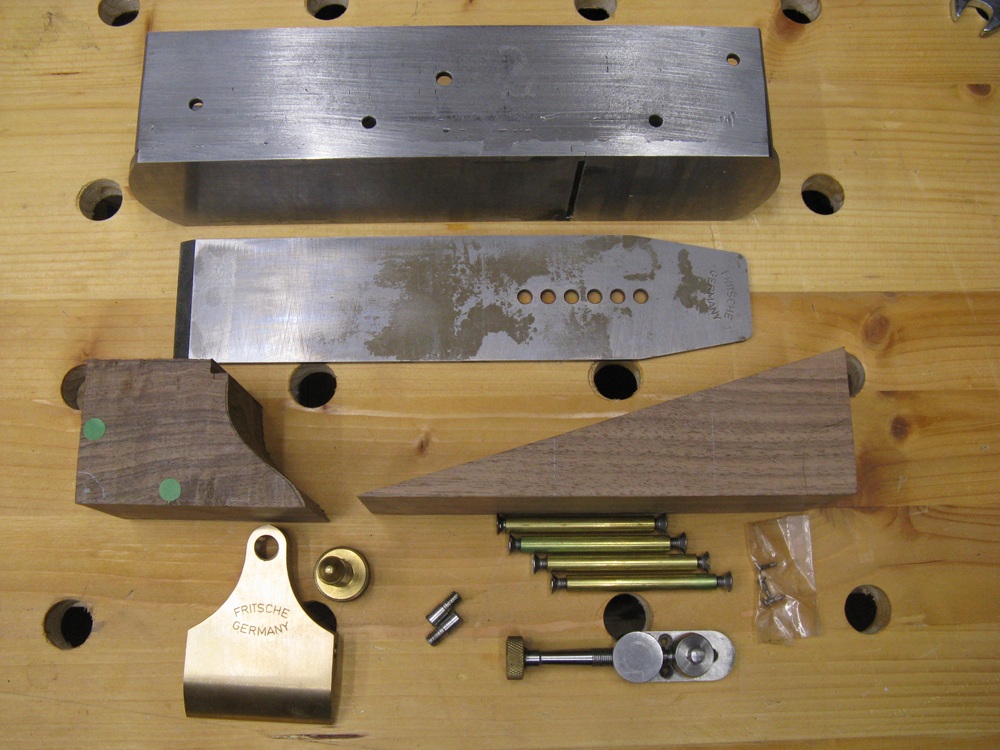

- Der Bausatz, oben der bearbeitete Metallteil mit Handarbeit verbunden.
- IMG_7906 red.jpg (227.64 KiB) 110 mal betrachtet

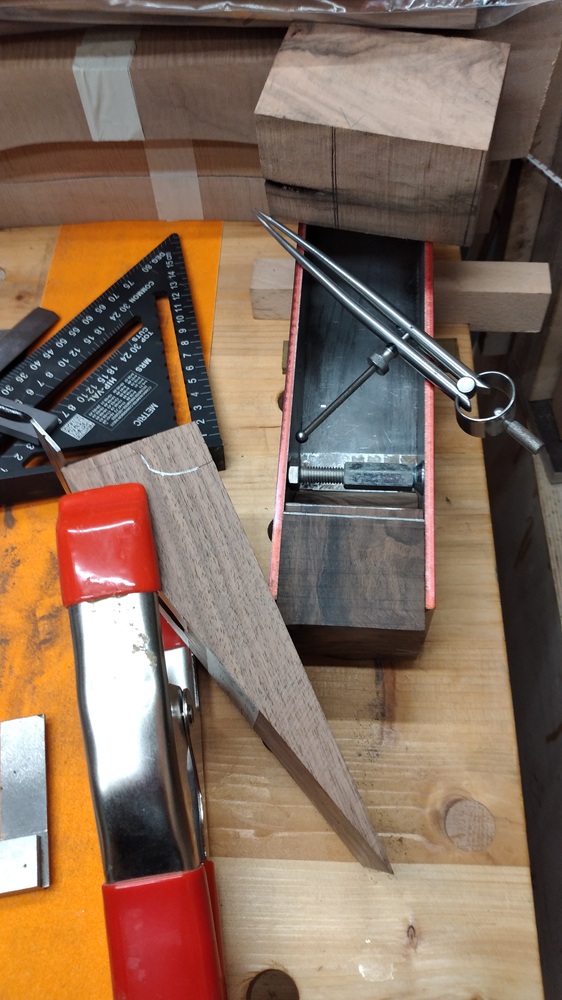

- die nächsten Schritte mit dem Schwarznussholz
- img 7911 red (2).jpg (181.56 KiB) 110 mal betrachtet

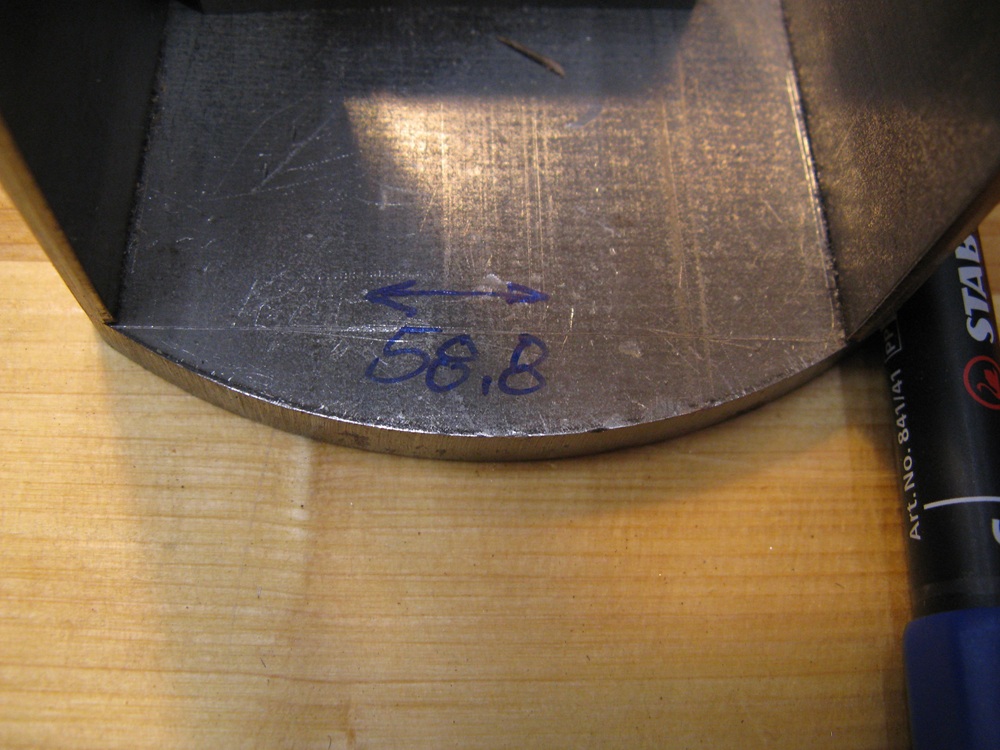

- Das Innenmaß der Holzteile durch die Bauform vorgegeben.
- IMG_7914 red.jpg (223.97 KiB) 110 mal betrachtet

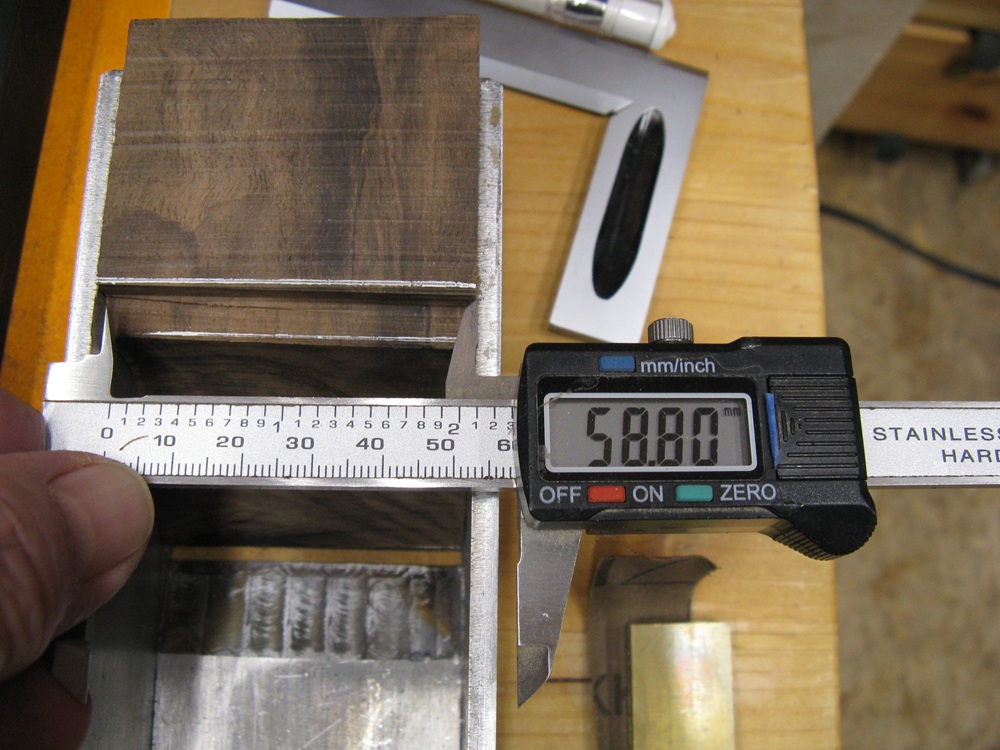

- Mit Übermaß aber passend zum Maß von 58.8mm.
- IMG_7917 red.jpg (231.17 KiB) 110 mal betrachtet

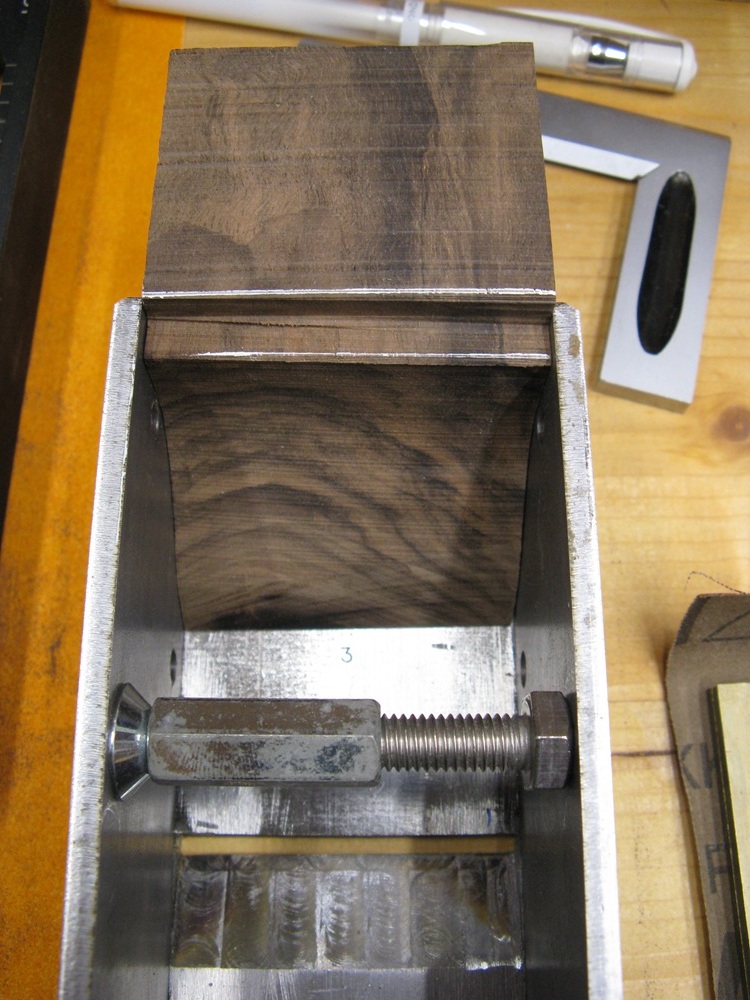

- So passt es und wird weiter bearbeitet
- IMG_7921 red.jpg (241.36 KiB) 110 mal betrachtet

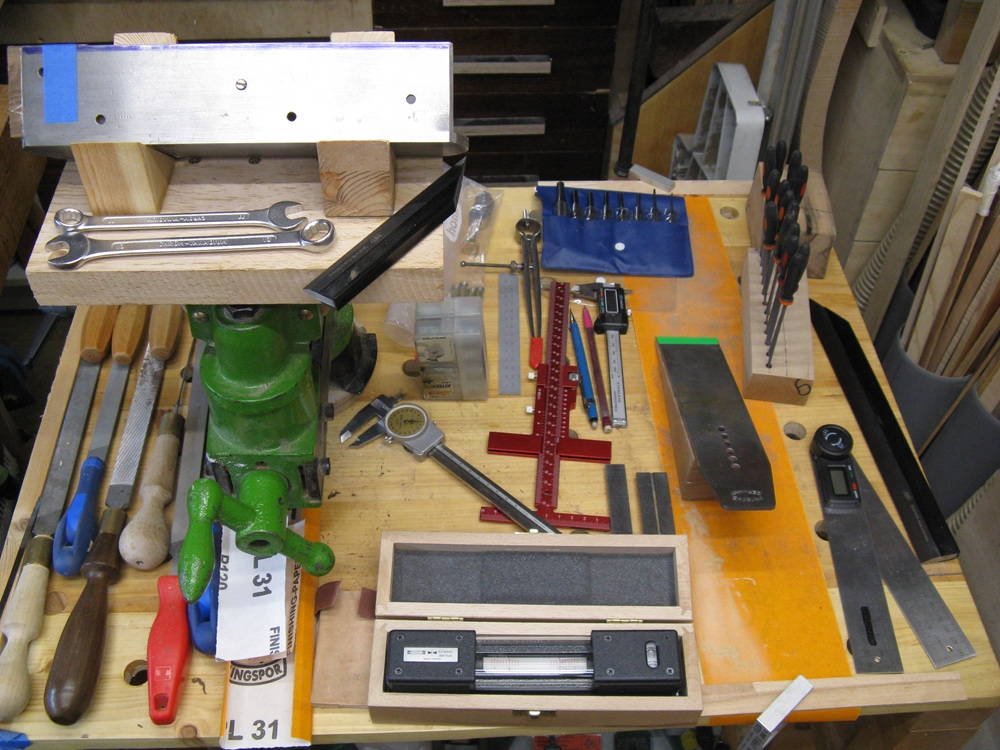

- mit diversen Vorrichtungen und Hilfsmittel erfolgt die weitere Bearbeitung
- IMG_7973redz.jpg (268.29 KiB) 110 mal betrachtet

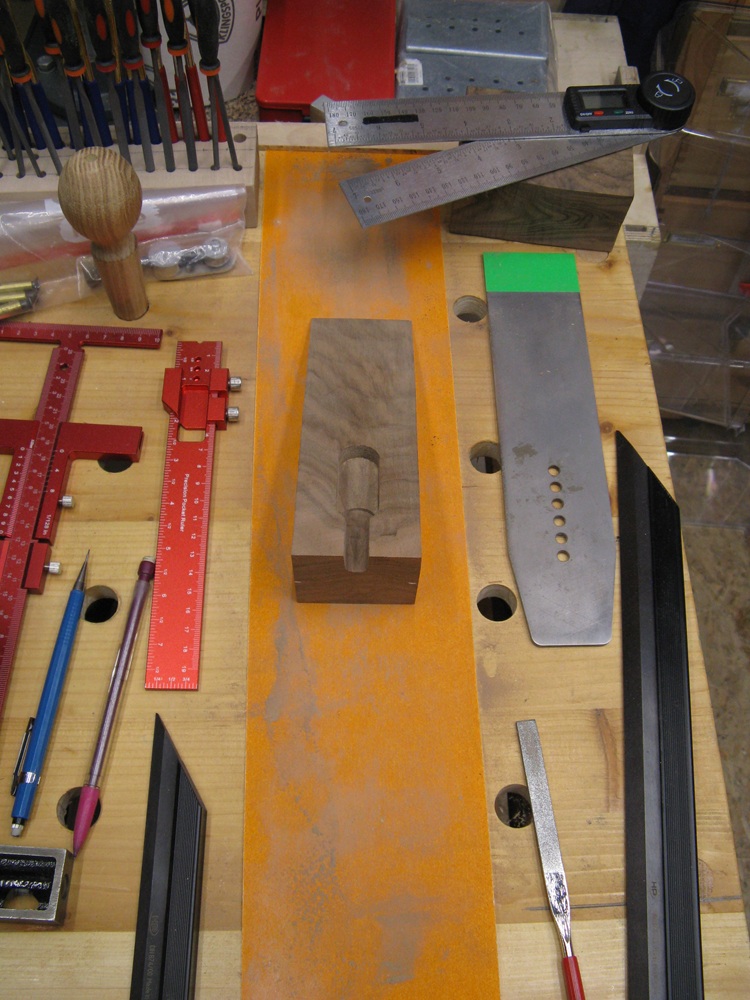

- Alle Hölzer werden passgenau zugerichtet
- IMG_7986 redz.jpg (234.57 KiB) 110 mal betrachtet

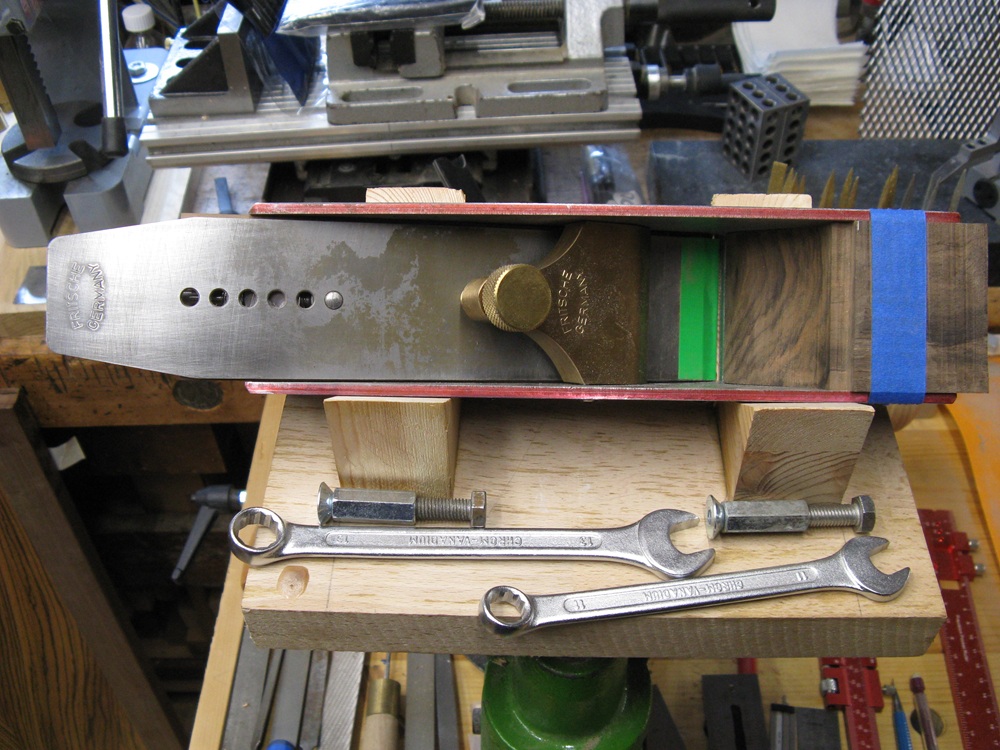

- Durch die Passung hält das Hobeleisen im Hobelkörper
- IMG_7993 redz.jpg (265.98 KiB) 110 mal betrachtet

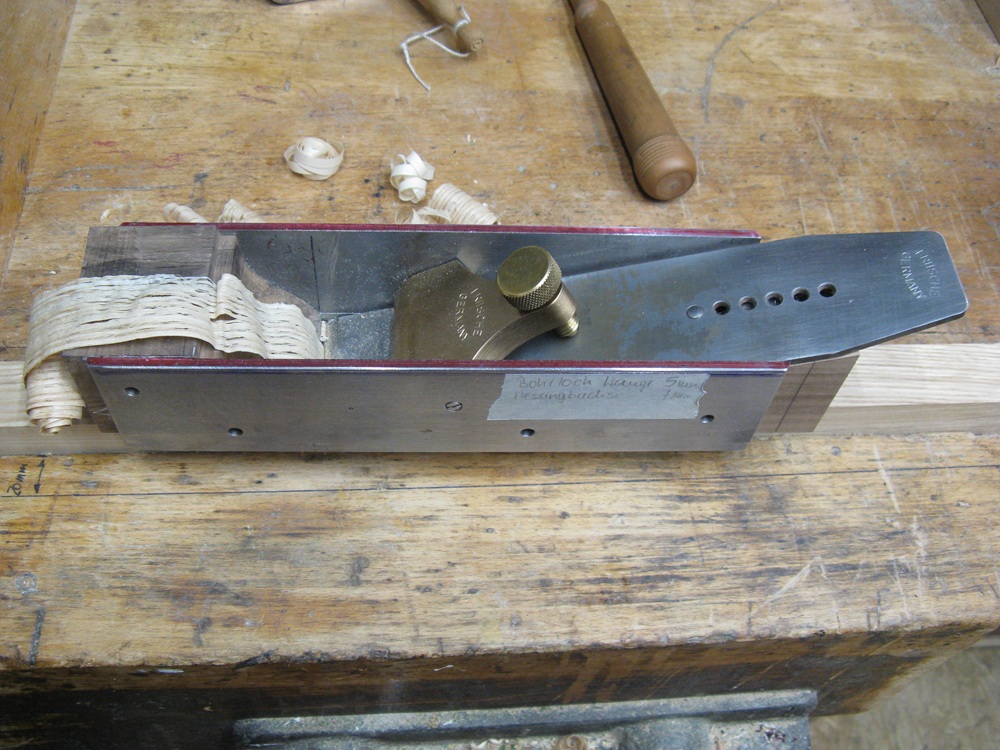

- Die Funktion wird erreicht auch ohne die endgültige Fixierung.
- IMG_8004 redz.jpg (274.58 KiB) 110 mal betrachtet

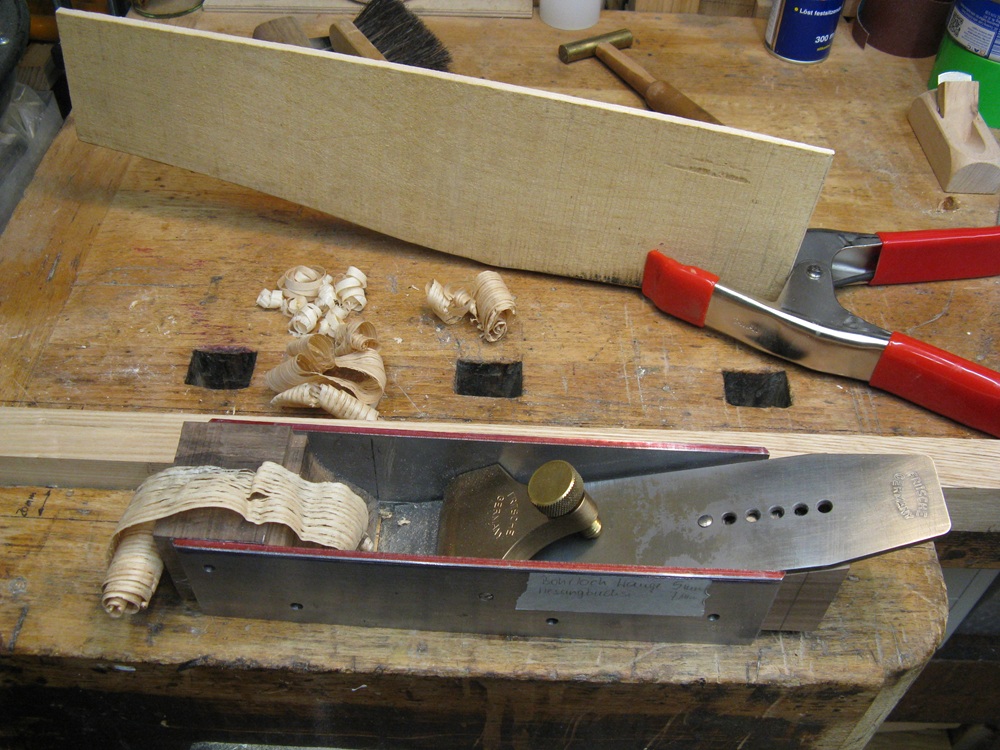

- schmale Späne, breitere Späne durchgehend abgenommen. Somit ist die Funktion erreicht und bald kommt der Bauschritt der Form
- IMG_8008 redz.jpg (281.37 KiB) 110 mal betrachtet
Ja, es ist ein Bausatz von Gerd Fritsche. Gerne arbeite ich daran und denke gerne an den Austausch mit Ihm.
