Gehrungsanschlag justieren oder Anleitung - Ulmia 1728

[Aendu]

Hallo liebe Holzwerker,

vor einiger Zeit habe ich eine Ulmia 1728 Baujahr 1990 von meinem Vater übernommen und beschäftige mich gerade mit Reinigung und Pflege.

Dabei ist mir aufgefallen, dass der Gehrungsanschlag einen kleinen Winkelfehler produziert. Nachgemessen mit der 5-Schnitt-Methode hat sich ein Winkelfehler von knapp 0,1° ergeben.

Der Gehrungsanschlag hat fixe Winkeleinstellungen von 90° bis 45°, welche über Bolzen in den entsprechenden Bohrungen gesteckt werden können (Fixpunkteinstellung), andere Winkel sind mittels Gradskala einstellbar. Relevant dafür sind zwei oben auf dem Rollwagen montierte Aluprofile.

Aber kann man den Gehrungsanschlag auch nachjustieren? Relevant dafür müsste die Position der beiden Aluprofile auf dem Rolltisch und zueinander sein?


Alles rund um den Gehrungsanschlag habe ich bereits penibel gereinigt. Ablagerungen dürften meinen Winkelfehler nicht verursachen.

Für jede Hilfe bin ich sehr dankbar. Oder vielleicht hat jemand sogar noch Unterlagen zur Ulmia 1728? Das wäre ganz toll!

Vielen Dank
Aendu

[vuppi]

Bei einer Maschine von 1990 würde ich ehrlich gesagt auch versuchen, erst an die originale Anleitung zu kommen. Oft ist irgendeine unscheinbare Schraube genau für die Justage gedacht, die man sonst für eine reine Befestigung hält.

[Aendu]

Ja, vielen Dank, das war auch mein erster Gedanke. Ich hoffe noch immer, dass mir vielleicht jemand eine Anleitung/Dokumentation zur Verfügung stellen oder verkaufen kann. Aber die Firma, die noch einige Zeit von ehemaligen Ulmia Mitarbeitern betrieben wurde, gibt es glaube ich nicht mehr - also bleibt mir wahrscheinlich nur private Hilfe.

[MaxS]

Guten Abend,

was manchmal funktionieren kann: Schau mal, ob Du zufällig so eine Maschine gebraucht angeboten findest (z.B. in den Kleinanzeigenportalen in D/A/CH und ggf. weiteren, je nach sprachlichen Fähigkeiten; eventuell auch bei Maschinenbörsen wie maschinensucher.de und anderen). Wenn Du viel Glück hast, findest Du eine Anzeige, in der der Lieferumfang beschrieben und eine Bedienungsanleitung inkludiert ist. Eine freundliche Anfrage an den Verkäufer könnte nicht schaden; vielleicht bekommst Du gegen einen geringe Gebühr ja einen Scan der Anleitung zugesandt.

Ansonsten könnte, aber das ist vielleicht schon zu viel Hoffnung, eine Anfrage beim Betreiber dieser Seite hilfreich sein: https://ulmia-universa.de/2022/09/25/di ... mmer-7055/
Er hatte auch hier mal nach Unterlagen gefragt: viewtopic.php?t=8621

Gruß
Max

[Aendu]

Hallo Max,

vielen Dank für die umfangreiche Antwort. Das ist eine sehr gute Idee, ich werde versuchen, ob ich noch noch Unterlagen zur 1728 bekomme.

Mein ursprüngliches Problem selbst lösen zu können, habe ich inzwischen aufgegeben. Viele der Verbindungen an der Ulmia sind nicht nur verschraubt, wie hier die Halterung der Laufwagen am Rolltisch, sondern zusätzlich auch noch mit einem Bolzen gegen Verrutschen gesichert. Ich werde mir daher wahrscheinlich professionelle Hilfe suchen.

Trotzdem vielen Dank für alles.

Aendu

[MaxS]

Guten Abend Aendu,

der "Bolzen" dürfte ein Pass-Stift sein. Die werden im Maschinenbau eigentlich dann verwendet, die die Einstellung exakt passt und die Position wirklich sicher fixiert werden soll. Die Löcher für diese normierten Passstifte / Zylinderstifte oder Kegelstifte werden normalerweise im zusammengebauten, einjustierten Zustand gebohrt und auf das genaue Maß gerieben, danach wird der Stift eingesetzt. Da sollte sich eigentlich nichts verschieben können und ich würde an diesen Stellen nur dann versuchen etwas zu ändern, wenn es unbedingt nötig ist und alle anderen Möglichkeiten erschöpft sind.

Die 0,1° - hast Du die pro Schnitt als Ungenauigkeit oder nach 5 Schnitten?

Grüße
Max

[Aendu]

Hallo Max,

danke für die Erklärungen, so hatte ich das auch verstanden.

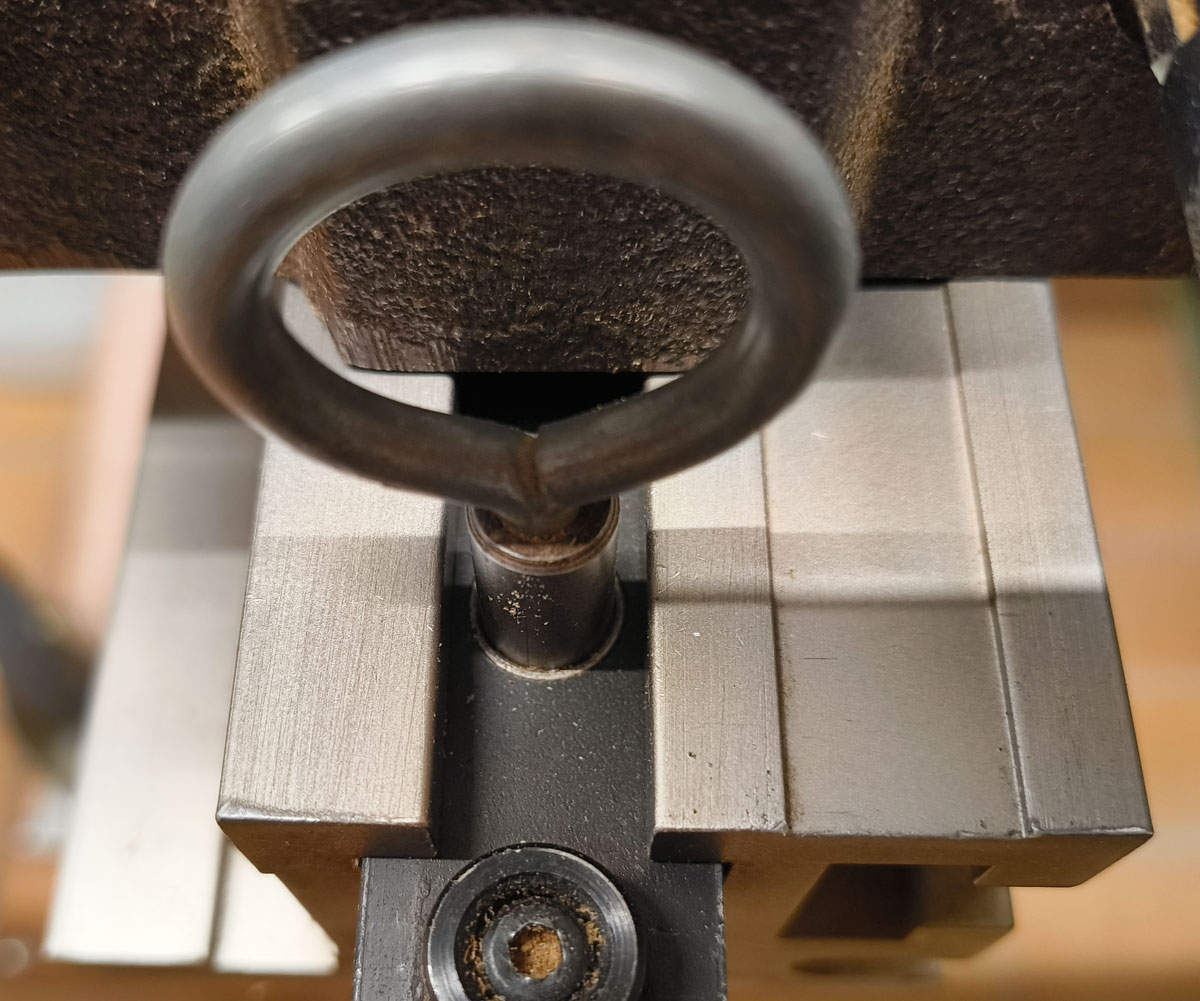

Eine Veränderung konnte ich aber trotzdem vornehmen. Der Gehrungsanschlag hat bei der Ulmia eine sogenannte Fixpunkt-Einstellung, bei der vordefinierte Winkel mittels Steckbolzen eingestellt werden. Die kleinen Schlitten des Anschlags, welche in den T-Nuten der Aluprofile laufen, haben zwei Bohrungen sowie die Aluprofile selbst. Eine der Bohrungen des rechten Schlittens hatte schon etwas Spiel. Da die zweite Bohrung spielfrei ist, habe ich ihn jetzt umgedreht (er ist symmetrisch aufgebaut) und der Steckbolzen sitzt wieder wie er soll.

Anschliessend habe ich den 5-Schnitt-Test noch einmal wiederholt. Der Winkelfehler beträgt aktuell nun noch 0,04° (pro Schnitt).

Wahrscheinlich sollte ich es so belassen?

Vielen Dank
Aendu

[MaxS]

Guten Abend,

wenn die Umrechnung passt (Grad zu Prozent), dann sollten die 0,04° ungefähr 0,7mm pro Meter entsprechen.

Das dürfte vermutlich für die meisten Arbeiten ausreichend sein, wobei ich nicht weiß, welche Genauigkeit bei hochwertigen Formatkreissägen normalerweise garantiert wird. Die 1728 sollte da eigentlich mithalten können.

Wenn die Genauigkeit für Deinen Anwendungsfall ausreicht, würde ich da vermutlich aktuell nichts mehr ändern - außer Du entdeckst eine Einstellmöglichkeit, die weiteres Potential verspricht. Ich neige aber auch sehr dazu, aus meinen Maschinen die maximale Genauigkeit herausholen zu wollen.

Gruß
Max

[Aendu]

Hallo Max,

ich tendiere auch zu Deiner Empfehlung und werde es vorerst dabei belassen. Vielen Dank an alle für die umfangreiche Hilfestellung.

Viele Grüße
Aendu
